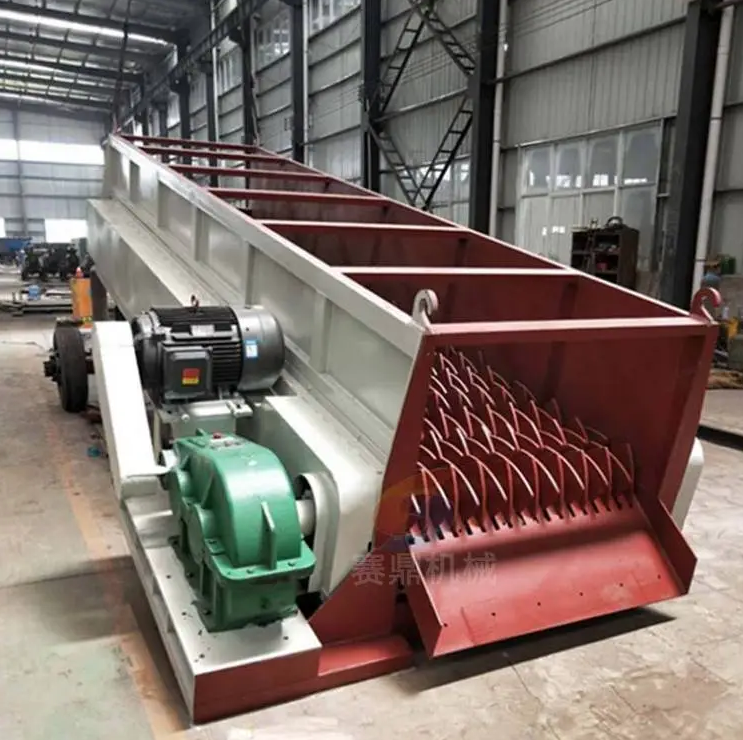

设备原理

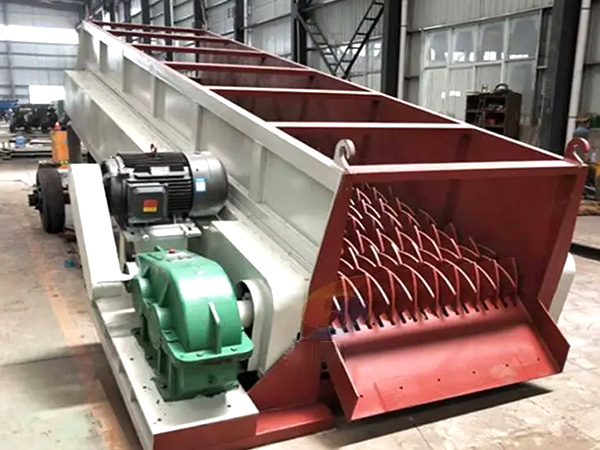

波动滚轴筛通过多组平行排列的滚轴旋转运动，结合筛面波动设计，实现物料的分层与透筛。其核心结构包括：

1. 滚轴组件：由多根独立驱动的滚轴组成，表面可配置不同形状的筛片（如梳齿状、条缝状）。
2. 波动机构：通过偏心轮或液压装置使筛面产生周期性上下波动，增强物料松散度。
3. 驱动系统：电机带动减速机，通过链条或齿轮传动驱动滚轴旋转。

物料在滚轴旋转和筛面波动的双重作用下，细粒物料透过筛孔下落，粗粒物料沿筛面向前排出，完成分级。

技术特点

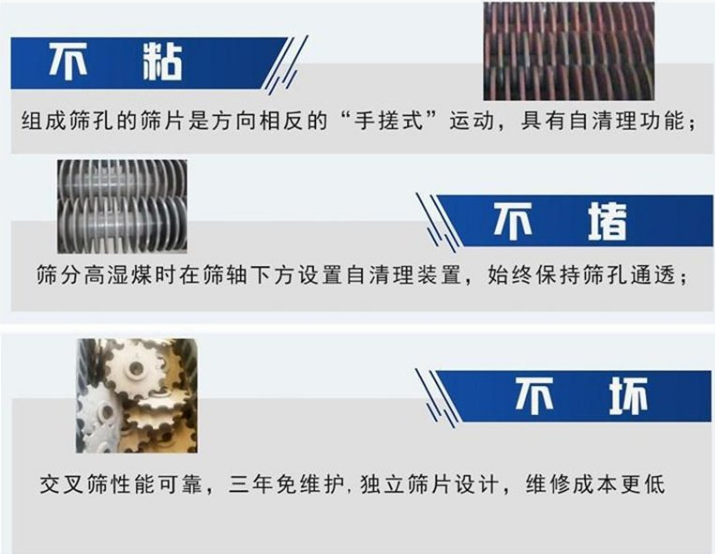

1. 防堵性能强：波动设计防止湿粘物料堵塞筛孔，适合处理高水分煤、矿石等。
2. 筛分效率高：滚轴旋转与波动结合，促进物料分层，提高筛分精度。
3. 耐磨耐用：滚轴及筛片采用高强度合金钢，适应恶劣工况。
4. 结构紧凑：模块化设计，安装维护方便，占用空间小。

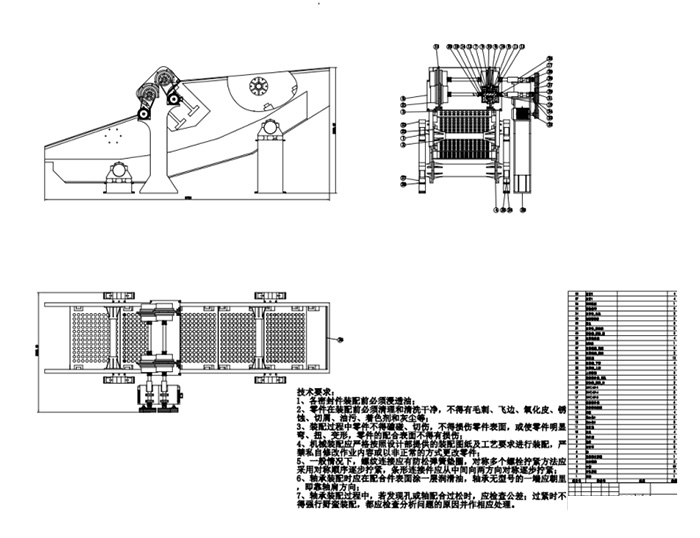

技术结构设计

1. 复合运动机理

   • 滚轴旋转：多根平行滚轴匀速转动，推动物料向前流动并初步筛分。

   • 波动驱动：通过偏心轴、液压缸或电磁激振器，使滚轴产生轴向或径向周期性波动（振幅1-5mm，频率5-15Hz），打破物料粘连并增强透筛能力。

2. 核心结构

   • 波动传动系统：集成于滚轴两端的偏心机构或液压驱动模块，实现可控波动。

   • 柔性筛板：采用聚氨酯或橡胶筛板，适应波动形变，减少筛孔堵塞（如粘煤筛分场景）。

   • 动态平衡框架：筛体通过弹簧或橡胶减震器与底座连接，抑制振动传递至外部结构。




核心技术优势

其他优势：

• 粒度控制精准：波动增强物料翻滚，减少“近孔颗粒”残留，提升分级精度（如砂石骨料筛分）。

• 抗冻粘能力：波动产生的微振动可防止冬季物料冻结粘附（如准东矿区-25℃工况）。

• 模块化设计：波动单元可独立拆卸维护，减少停机时间。





新疆本地化应用场景

1. 煤炭行业

   • 高水分褐煤筛分：在伊犁、准东煤田，波动滚轴筛可将含水率15%以上的褐煤筛分效率提升至92%，远超传统设备（75%）。

   • 洗煤厂细粒煤回收：分离0-3mm煤泥，减少资源浪费。

2. 矿山行业

   • 粘性铜矿筛分：在哈密铜矿，波动滚轴筛解决含泥量高导致的筛网糊堵问题，处理量提高30%。

   • 尾矿干排：波动运动加速细粒尾砂脱水，满足环保排放要求。

3. 建筑垃圾处理

   • 轻物质分离：乌鲁木齐某再生项目利用波动滚轴筛分选塑料、木屑等轻杂质，分选纯度达98%。

4. 气候应对

   • 抗风沙设计：滚轴轴承采用三重密封（迷宫+唇形+气幕密封），适应南疆沙尘暴天气。

   • 低温运行：波动驱动模块内置加热装置（-40℃至80℃宽温域运行）。




关键改进与选型建议

1. 波动参数优化

   • 振幅与频率：

     • 粘性物料（如褐煤）：低频大振幅（3Hz/4mm）增强松散；

     • 脆性物料（如矿石）：高频小振幅（10Hz/2mm）减少过破碎。

2. 选型参数匹配

   • 筛面尺寸：宽度1.5-3m，长度4-8m，处理量200-1000吨/小时。

   • 驱动功率：滚轴驱动电机（15-45kW）+波动驱动模块（5-20kW）。

   • 材质选择：

     • 筛板：聚氨酯（湿粘物料）、NM500耐磨钢（矿石）；

     • 滚轴：40Cr合金钢调质处理，表面堆焊耐磨层。

3. 智能控制升级

   • 变频联动：滚轴转速与波动频率智能匹配，根据物料湿度自动调节（如库尔勒智慧矿山案例）。

   • 堵孔预警：通过电流传感器监测波动驱动负载，实时反馈筛板堵塞状态。
